جک پنوماتیک چیست و چگونه کار می‌کند؟

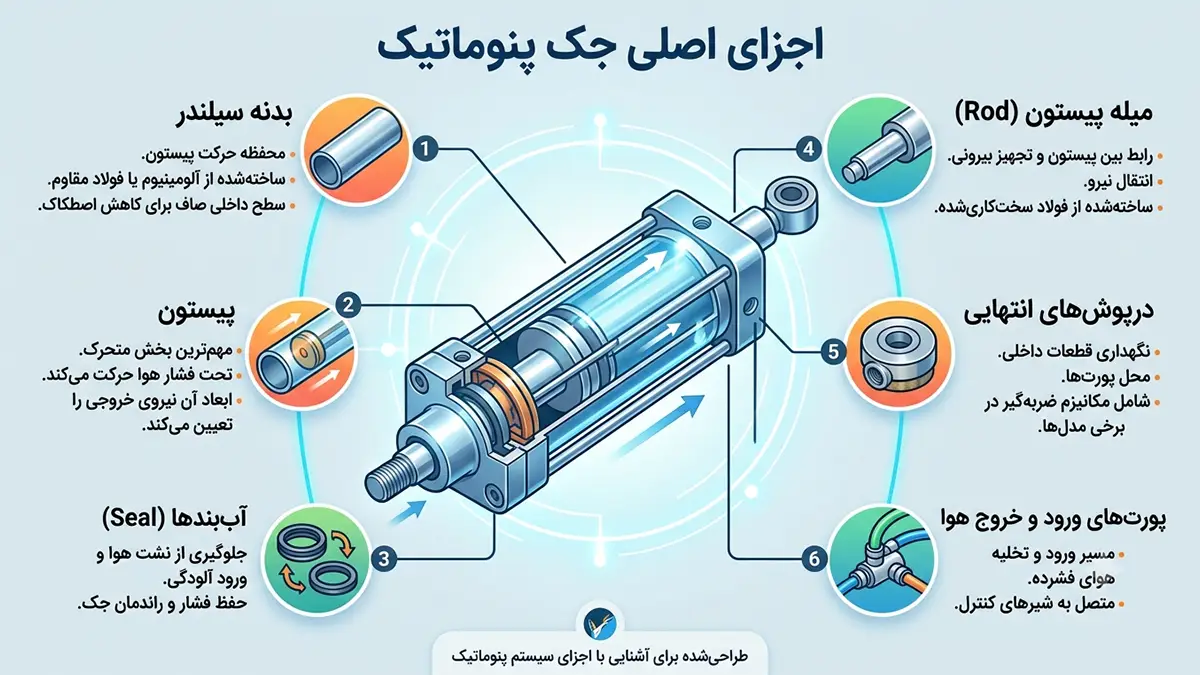

اجزای اصلی جک پنوماتیک

اگرچه جک پنوماتیک از بیرون قطعه‌ای ساده به نظر می‌رسد، اما عملکرد دقیق و روان آن نتیجه هماهنگی چندین جزء داخلی است. هر یک از این قطعات وظیفه مشخصی بر عهده دارند و خرابی هر کدام می‌تواند روی قدرت، سرعت یا دقت عملکرد جک تأثیر بگذارد. آشنایی با این اجزا به انتخاب بهتر، عیب‌یابی سریع‌تر و افزایش عمر مفید تجهیز کمک می‌کند. آشنایی با اجزای اصلی سیستم پنوماتیک به شما در درک این مسئله بیشتر کمک می‌کند.

بدنه سیلندر

بدنه یا Cylinder Tube محفظه‌ای است که پیستون در داخل آن حرکت می‌کند. این قطعه معمولاً از آلومینیوم، فولاد ضدزنگ یا آلیاژهای مقاوم ساخته می‌شود تا در برابر فشار هوا، سایش و شرایط محیطی دوام بالایی داشته باشد.

سطح داخلی سیلندر با دقت بسیار بالایی ماشین‌کاری و پرداخت می‌شود تا پیستون بتواند با کمترین اصطکاک حرکت کند. هرگونه خط و خش یا آسیب در این بخش می‌تواند باعث نشتی هوا و کاهش راندمان جک شود.

پیستون

پیستون مهم‌ترین بخش متحرک جک پنوماتیک است. زمانی که هوای فشرده وارد سیلندر می‌شود، فشار هوا به سطح پیستون وارد شده و آن را به حرکت درمی‌آورد. این حرکت، نیروی لازم برای انجام عملیات‌های مختلف مانند هل دادن، کشیدن یا جابه‌جایی قطعات را ایجاد می‌کند.

ابعاد پیستون تأثیر مستقیمی بر میزان نیروی خروجی جک دارد. به همین دلیل، در کاربردهایی که به نیروی بیشتری نیاز است، معمولاً از جک‌هایی با قطر پیستون بزرگ‌تر استفاده می‌شود.

میله پیستون (Rod)

میله پیستون رابط بین مکانیزم داخلی جک و تجهیزی است که قرار است حرکت کند. با حرکت پیستون، این میله از بدنه جک خارج شده یا به داخل آن بازمی‌گردد و نیرو را به قطعه موردنظر منتقل می‌کند.

از آنجا که این بخش به‌طور مداوم در معرض حرکت و بار مکانیکی قرار دارد، معمولاً از فولاد سخت‌کاری‌شده و آبکاری‌شده ساخته می‌شود تا در برابر خم‌شدگی، خوردگی و سایش مقاومت کافی داشته باشد.

آب‌بندها (Seal)

آب‌بندها یا سیل‌ها از قطعاتی هستند که شاید کمتر دیده شوند، اما نقش بسیار مهمی در عملکرد جک دارند. وظیفه اصلی آن‌ها جلوگیری از نشت هوای فشرده بین بخش‌های مختلف جک است.

در صورتی که آب‌بندها فرسوده شوند، بخشی از فشار هوا از بین می‌رود و جک دیگر نمی‌تواند نیروی مورد انتظار را تولید کند. همچنین ورود گردوغبار یا آلودگی به داخل سیلندر نیز می‌تواند باعث آسیب دیدن این قطعات شود.

درپوش‌های انتهایی

در دو انتهای سیلندر، درپوش‌هایی قرار دارند که علاوه بر نگهداری قطعات داخلی، محل اتصال پورت‌های ورود و خروج هوا نیز هستند. این بخش‌ها باید استحکام بالایی داشته باشند تا بتوانند فشار داخلی سیلندر را تحمل کنند.

در برخی مدل‌ها، مکانیزم ضربه‌گیر نیز در همین قسمت تعبیه شده است تا هنگام رسیدن پیستون به انتهای کورس، از وارد شدن ضربه شدید جلوگیری شود. این ویژگی علاوه بر کاهش صدا، عمر مفید جک را نیز افزایش می‌دهد.

پورت‌های ورود و خروج هوا

پورت‌ها مسیر ورود و تخلیه هوای فشرده هستند و از طریق شیلنگ به شیرهای کنترل متصل می‌شوند. عملکرد صحیح این بخش باعث می‌شود هوا با فشار مناسب وارد جک شده و در زمان مناسب تخلیه شود.

انتخاب صحیح سایز اتصالات و جلوگیری از نشتی در این قسمت، نقش مهمی در حفظ سرعت و راندمان جک دارد.

انواع جک پنوماتیک

جک‌های پنوماتیک در مدل‌های مختلفی تولید می‌شوند تا بتوانند نیازهای متنوع صنایع را پوشش دهند. تفاوت این جک‌ها تنها در شکل ظاهری نیست، بلکه نحوه عملکرد، میزان نیرو، فضای نصب و نوع کاربرد نیز در انتخاب آن‌ها تأثیرگذار است. آشنایی با رایج‌ترین انواع جک پنوماتیک به شما کمک می‌کند متناسب با نیاز پروژه، گزینه مناسب‌تری را انتخاب کنید.

جک پنوماتیک یک‌طرفه

در این نوع جک، هوای فشرده تنها از یک سمت وارد سیلندر می‌شود و حرکت پیستون را در یک جهت ایجاد می‌کند. بازگشت پیستون معمولاً توسط یک فنر داخلی انجام می‌شود.

جک‌های یک‌طرفه برای کاربردهایی مناسب هستند که تنها به اعمال نیرو در یک مسیر نیاز دارند؛ مانند باز کردن یک گیره، خارج کردن قطعه از قالب یا انجام عملیات‌های ساده و تکراری.

مزیت اصلی این مدل، ساختار ساده، مصرف هوای کمتر و قیمت مناسب‌تر نسبت به سایر انواع جک است. البته به دلیل وجود فنر داخلی، نیروی خروجی آن در مقایسه با جک‌های دوطرفه محدودتر است.

جک پنوماتیک دوطرفه

جک دوطرفه پرکاربردترین نوع جک پنوماتیک در صنایع مختلف محسوب می‌شود. در این مدل، هوای فشرده به‌صورت متناوب از هر دو سمت پیستون وارد می‌شود؛ بنابراین هم حرکت رفت و هم حرکت برگشت توسط فشار هوا انجام می‌شود.

این ویژگی باعث می‌شود جک در هر دو جهت نیروی یکنواخت و قابل کنترلی تولید کند. به همین دلیل، در خطوط تولید، دستگاه‌های مونتاژ، ماشین‌آلات بسته‌بندی و بسیاری از تجهیزات اتوماسیون صنعتی، استفاده از جک‌های دوطرفه بسیار رایج است.

از دیگر مزایای این نوع جک می‌توان به دقت بیشتر، کنترل بهتر سرعت حرکت و توان بالاتر نسبت به مدل‌های یک‌طرفه اشاره کرد.

جک پنوماتیک بدون میله (Rodless)

در جک‌های معمولی، میله پیستون هنگام حرکت از بدنه سیلندر خارج می‌شود؛ اما در جک بدون میله، انتقال نیرو بدون استفاده از میله خارجی انجام می‌شود. در این طراحی، حرکت پیستون از طریق یک مکانیزم مغناطیسی یا اتصال مکانیکی به کالسکه‌ای که روی بدنه جک حرکت می‌کند منتقل می‌شود.

بزرگ‌ترین مزیت این نوع جک، صرفه‌جویی در فضا است. در جک‌های معمولی باید فضایی معادل طول کورس برای حرکت میله در نظر گرفته شود، اما در جک‌های بدون میله چنین محدودیتی وجود ندارد. به همین دلیل، این مدل در ماشین‌آلاتی که فضای نصب محدود است یا به کورس‌های حرکتی طولانی نیاز دارند، انتخاب مناسبی محسوب می‌شود.

از کاربردهای رایج این جک می‌توان به سیستم‌های انتقال قطعات، خطوط مونتاژ، تجهیزات بسته‌بندی و ماشین‌آلات اتوماتیک اشاره کرد.

جک پنوماتیک کامپکت

همان‌طور که از نام آن پیداست، جک کامپکت برای نصب در فضاهای کوچک طراحی شده است. طول بدنه این جک نسبت به مدل‌های استاندارد کمتر بوده و در عین حال می‌تواند نیروی قابل قبولی تولید کند.

این ویژگی باعث شده است جک‌های کامپکت در دستگاه‌هایی که محدودیت ابعاد دارند، مانند تجهیزات پزشکی، ماشین‌آلات کوچک، سیستم‌های رباتیک و خطوط تولید فشرده، کاربرد گسترده‌ای داشته باشند.

البته باید توجه داشت که این نوع جک معمولاً برای کورس‌های کوتاه طراحی می‌شود و برای حرکت‌های بسیار بلند، گزینه ایده‌آلی نیست.

جک پنوماتیک راهنما دار

در برخی کاربردها، علاوه بر ایجاد نیرو، حفظ دقت حرکت نیز اهمیت زیادی دارد. اگر هنگام حرکت، بار دچار چرخش یا انحراف شود، کیفیت فرآیند کاهش پیدا می‌کند. در چنین شرایطی از جک‌های راهنما دار استفاده می‌شود.

این جک‌ها به یک یا دو شفت راهنما مجهز هستند که حرکت بار را پایدار نگه می‌دارند و از چرخش یا خم شدن میله جلوگیری می‌کنند. به همین دلیل، برای جابه‌جایی قطعات حساس، تجهیزات مونتاژ دقیق و سیستم‌های اتوماسیون که دقت بالایی نیاز دارند، انتخاب مناسبی هستند.

هنگام انتخاب جک پنوماتیک باید به چه نکاتی توجه کنیم؟

انتخاب جک مناسب تنها به ابعاد یا قیمت آن محدود نمی‌شود. اگر مشخصات جک با نیاز واقعی سیستم مطابقت نداشته باشد، ممکن است با مشکلاتی مانند کاهش نیرو، استهلاک زودهنگام یا حتی توقف خط تولید مواجه شوید. به همین دلیل، پیش از خرید بهتر است چند عامل مهم را بررسی کنید.

۱. نیروی موردنیاز

اولین سؤال این است که جک قرار است چه میزان بار را جابه‌جا کند یا چه نیرویی تولید کند؟ نیروی خروجی جک به قطر پیستون و فشار هوای سیستم بستگی دارد؛ بنابراین باید مدلی انتخاب شود که توان کافی برای انجام عملیات موردنظر را داشته باشد.

۲. کورس حرکت

کورس، همان میزان جابه‌جایی میله پیستون از ابتدا تا انتهای حرکت است. انتخاب کورس کمتر از مقدار موردنیاز باعث ناقص ماندن حرکت خواهد شد و انتخاب کورس بیش از حد نیز هزینه و فضای نصب را افزایش می‌دهد.

۳. فشار کاری سیستم

هر جک برای بازه مشخصی از فشار طراحی شده است. پیش از انتخاب، باید از سازگاری فشار کاری کمپرسور و سایر تجهیزات با مشخصات جک اطمینان حاصل کنید تا عملکرد آن پایدار و ایمن باشد.

۴. سرعت حرکت

در برخی خطوط تولید، سرعت جابه‌جایی قطعات اهمیت زیادی دارد. در این شرایط، علاوه بر انتخاب جک مناسب، باید از شیرهای کنترل دبی نیز برای تنظیم سرعت حرکت استفاده شود تا عملکرد سیستم دقیق و یکنواخت باشد.

۵. شرایط محیطی

اگر جک در محیط‌های مرطوب، پرگردوغبار، دارای مواد شیمیایی یا دمای بالا کار می‌کند، بهتر است مدلی با بدنه مقاوم، آب‌بندهای مناسب و پوشش ضدخوردگی انتخاب شود. این موضوع تأثیر مستقیمی بر عمر مفید تجهیز خواهد داشت.

۶. نوع نصب

جک‌های پنوماتیک با روش‌های مختلفی مانند نصب فلنجی، پایه‌ای، لولایی یا مفصلی نصب می‌شوند. انتخاب نوع نصب باید متناسب با طراحی دستگاه و نحوه اعمال نیرو باشد تا از ایجاد تنش‌های اضافی روی جک جلوگیری شود.

۷. کیفیت ساخت و برند تولیدکننده

اگرچه ممکن است جک‌های پنوماتیک از نظر ظاهری شباهت زیادی به یکدیگر داشته باشند، اما کیفیت مواد اولیه، دقت ماشین‌کاری، نوع آب‌بندها و استانداردهای تولید، تفاوت قابل‌توجهی در عملکرد و طول عمر آن‌ها ایجاد می‌کند.

استفاده از جک‌های باکیفیت، علاوه بر کاهش هزینه‌های تعمیر و نگهداری، احتمال توقف ناگهانی خطوط تولید را نیز کمتر می‌کند. به همین دلیل، هنگام خرید تنها به قیمت توجه نکنید و مشخصات فنی، کیفیت ساخت و خدمات پس از فروش را نیز در نظر بگیرید.

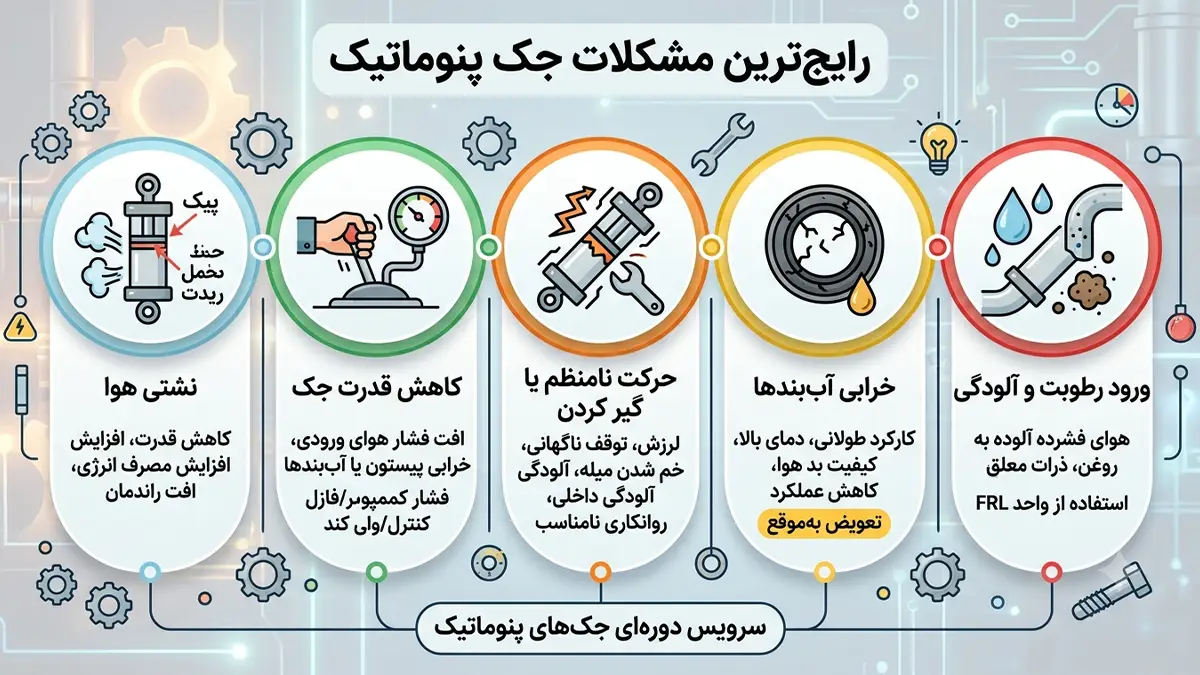

رایج‌ترین مشکلات جک پنوماتیک

مانند هر تجهیز صنعتی دیگری، جک‌های پنوماتیک نیز در صورت نصب نادرست، استفاده در شرایط نامناسب یا عدم سرویس دوره‌ای ممکن است با مشکلاتی مواجه شوند. آشنایی با مزایا و معایب سیستم‌های پنوماتیک به خصوص جک پنوماتیک به شما کمک می‌کند سریع‌تر علت مشکل را پیدا کرده و از آسیب‌های جدی‌تر جلوگیری کنید.

نشتی هوا

یکی از رایج‌ترین مشکلات، نشت هوای فشرده از داخل یا اطراف جک است. این ایراد معمولاً به دلیل فرسودگی آب‌بندها، شل بودن اتصالات یا آسیب دیدن بدنه سیلندر ایجاد می‌شود.

نشتی هوا باعث کاهش نیروی خروجی، افزایش مصرف انرژی و افت راندمان کل سیستم خواهد شد.

کاهش قدرت جک

اگر جک مانند گذشته توان کافی برای جابه‌جایی بار را نداشته باشد، باید عواملی مانند افت فشار هوای ورودی، نشتی، خرابی پیستون یا فرسودگی آب‌بندها بررسی شوند.

در بسیاری از موارد، مشکل از خود جک نیست و کاهش فشار کمپرسور یا تنظیم نبودن شیرهای کنترلی باعث افت عملکرد شده است.

حرکت نامنظم یا گیر کردن جک

حرکت همراه با لرزش، توقف‌های ناگهانی یا گیر کردن میله پیستون معمولاً نشانه وجود آلودگی داخل سیلندر، خم شدن میله، روانکاری نامناسب یا آسیب دیدن قطعات داخلی است.

ادامه کار با چنین شرایطی می‌تواند باعث آسیب‌های جدی‌تر و افزایش هزینه تعمیر شود.

خرابی آب‌بندها

آب‌بندها در اثر کارکرد طولانی، دمای بالا یا کیفیت نامناسب هوای فشرده به مرور زمان خاصیت خود را از دست می‌دهند. در نتیجه، نشتی هوا افزایش یافته و عملکرد جک کاهش پیدا می‌کند.

بازرسی و تعویض به‌موقع این قطعات، یکی از مهم‌ترین اقدامات در سرویس دوره‌ای جک‌های پنوماتیک است.

ورود رطوبت و آلودگی به سیستم

هوای فشرده در صورتی که به‌درستی تصفیه نشود، ممکن است حاوی رطوبت، روغن یا ذرات معلق باشد. این آلودگی‌ها می‌توانند باعث خوردگی قطعات داخلی، آسیب به آب‌بندها و کاهش عمر مفید جک شوند.

به همین دلیل، استفاده از واحد مراقبت (FRL) و تخلیه منظم آب جمع‌شده در سیستم، اهمیت زیادی دارد.

چگونه عمر جک پنوماتیک را افزایش دهیم؟

نگهداری صحیح، تأثیر مستقیمی بر عملکرد و طول عمر جک پنوماتیک دارد. رعایت چند نکته ساده می‌تواند از بسیاری از خرابی‌های رایج جلوگیری کند و هزینه‌های تعمیر و توقف تجهیزات را کاهش دهد.

مهم‌ترین اقدامات عبارت‌اند از:

• استفاده از هوای فشرده تمیز، خشک و با فشار مناسب
• بررسی دوره‌ای آب‌بندها و اتصالات برای جلوگیری از نشتی
• تنظیم صحیح فشار و سرعت حرکت جک متناسب با کاربرد
• جلوگیری از وارد شدن بارهای جانبی یا ضربه به میله پیستون
• تمیز نگه داشتن محیط نصب و جلوگیری از ورود گردوغبار به سیستم
• بازدید منظم از عملکرد جک و تعویض قطعات مصرفی قبل از خرابی کامل
• انتخاب جک متناسب با ظرفیت واقعی دستگاه و شرایط کاری

انجام این اقدامات علاوه بر افزایش عمر مفید تجهیز، باعث می‌شود عملکرد سیستم پنوماتیک در طول زمان پایدارتر و قابل‌اعتمادتر باقی بماند.

جمع‌بندی

جک پنوماتیک یکی از مهم‌ترین عملگرهای مورد استفاده در سیستم‌های اتوماسیون صنعتی است که با استفاده از هوای فشرده، حرکت خطی موردنیاز بسیاری از ماشین‌آلات را ایجاد می‌کند. سادگی ساختار، سرعت عملکرد بالا، هزینه نگهداری مناسب و قابلیت اطمینان مطلوب باعث شده است این تجهیز در صنایع مختلف از بسته‌بندی و خودروسازی گرفته تا صنایع غذایی، دارویی و خطوط مونتاژ کاربرد گسترده‌ای داشته باشد.

انتخاب جک مناسب تنها به ابعاد یا قیمت آن محدود نمی‌شود؛ بلکه عواملی مانند نوع جک، نیروی موردنیاز، کورس حرکت، فشار کاری، شرایط محیطی و کیفیت ساخت نیز باید با دقت بررسی شوند. همچنین نگهداری صحیح و استفاده از هوای فشرده باکیفیت، نقش مهمی در افزایش عمر مفید و حفظ عملکرد این تجهیزات دارد.

اگر قصد خرید یا انتخاب جک پنوماتیک برای پروژه خود را دارید، آشنایی با مشخصات فنی و دریافت مشاوره تخصصی می‌تواند از بروز هزینه‌های اضافی و انتخاب نادرست جلوگیری کند. در توان ایر کو تلاش می‌کنیم با ارائه تجهیزات پنوماتیک باکیفیت و مشاوره فنی، به شما کمک کنیم تا متناسب با نیاز مجموعه خود، بهترین انتخاب را داشته باشید.

سوالات متداول

1.جک پنوماتیک چیست؟

جک پنوماتیک نوعی عملگر خطی است که با استفاده از هوای فشرده، انرژی را به حرکت مکانیکی تبدیل می‌کند و برای جابه‌جایی، هل دادن یا کشیدن قطعات در ماشین‌آلات صنعتی به کار می‌رود.

2. تفاوت جک پنوماتیک یک‌طرفه و دوطرفه چیست؟

در جک یک‌طرفه، حرکت در یک جهت با هوای فشرده انجام شده و بازگشت توسط فنر صورت می‌گیرد. اما در جک دوطرفه، هر دو حرکت رفت و برگشت با فشار هوای فشرده کنترل می‌شود و نیروی بیشتری در اختیار کاربر قرار می‌دهد.

3. مهم‌ترین مزایای جک پنوماتیک چیست؟

سرعت عملکرد بالا، ساختار ساده، هزینه نگهداری پایین، ایمنی مناسب، نصب آسان و قابلیت استفاده در خطوط تولید از مهم‌ترین مزایای جک‌های پنوماتیک هستند.

4. چه عواملی بر نیروی جک پنوماتیک تأثیر می‌گذارند؟

فشار هوای ورودی، قطر پیستون، کیفیت آب‌بندها و شرایط عملکرد سیستم از مهم‌ترین عواملی هستند که میزان نیروی خروجی جک را تعیین می‌کنند.

5. چرا جک پنوماتیک قدرت کافی ندارد؟

افت فشار هوا، نشتی در اتصالات، فرسودگی آب‌بندها، خرابی پیستون یا انتخاب جک با ظرفیت نامناسب از رایج‌ترین دلایل کاهش قدرت جک پنوماتیک هستند.

6. چگونه می‌توان عمر جک پنوماتیک را افزایش داد؟

استفاده از هوای فشرده تمیز و خشک، سرویس دوره‌ای، بررسی نشتی‌ها، جلوگیری از اعمال بار جانبی و انتخاب جک متناسب با شرایط کاری، مهم‌ترین راهکارهای افزایش عمر مفید این تجهیز هستند.
