اجزای اصلی سیستم پنوماتیک و نحوه عملکرد هر بخش
در بسیاری از کارخانهها و خطوط تولید، عملکرد روان تجهیزات تا حد زیادی به سیستم پنوماتیک وابسته است. اما نکتهای که گاهی نادیده گرفته میشود، شناخت دقیق اجزای تشکیلدهنده این سیستم و وظیفه هر بخش است. در توان ایر کو همواره تلاش میکنیم علاوه بر تامین تجهیزات صنعتی، اطلاعات کاربردی و قابل فهمی در اختیار مدیران کارخانهها، تکنسینها، مهندسان و حتی افرادی که به تازگی با تجهیزات پنوماتیک آشنا شدهاند قرار دهیم تا بتوانند تصمیمگیری دقیقتری داشته باشند.
بسیاری از افراد میدانند که سیستم پنوماتیک با هوای فشرده کار میکند، اما سؤال اصلی اینجاست که این هوا چگونه تولید، کنترل و در نهایت به حرکت مکانیکی تبدیل میشود؟
پاسخ این سؤال در شناخت اجزای اصلی سیستم پنوماتیک نهفته است. هر قطعه وظیفه مشخصی بر عهده دارد و کوچکترین اختلال در عملکرد یکی از آنها میتواند راندمان کل سیستم را کاهش دهد.
به همین دلیل، آشنایی با عملکرد هر بخش تنها یک موضوع تخصصی برای مهندسان نیست، بلکه به کاهش هزینههای نگهداری، افزایش بهرهوری و جلوگیری از توقف خطوط تولید نیز کمک میکند.
چرا شناخت اجزای سیستم پنوماتیک اهمیت دارد؟
در نگاه اول، یک سیستم پنوماتیک مجموعهای از چند قطعه متصل به یکدیگر به نظر میرسد، اما در واقع این تجهیزات به صورت کاملاً هماهنگ با هم کار میکنند.
به عنوان مثال، اگر کمپرسور هوای کافی تولید نکند، حتی بهترین شیرها و جکهای پنوماتیک نیز عملکرد مناسبی نخواهند داشت. یا اگر واحد مراقبت به درستی آلودگیها و رطوبت را حذف نکند، عمر مفید تجهیزات به شدت کاهش پیدا میکند.
شناخت صحیح اجزا چند مزیت مهم دارد:
- کاهش مصرف انرژی
- افزایش عمر تجهیزات
- کاهش هزینههای تعمیرات
- کاهش توقف خطوط تولید
- افزایش راندمان سیستم
- تشخیص سریعتر عیبهای احتمالی
در بسیاری از صنایع، بخش قابل توجهی از هزینههای عملیاتی ناشی از انتخاب نادرست یا نگهداری نامناسب تجهیزات پنوماتیک است. به همین دلیل، شناخت عملکرد هر قطعه یک سرمایهگذاری بلندمدت محسوب میشود. برای آشنایی اولیه با سیستم پنوماتیک میتوانید به مقاله پنوماتیک چیست مراجعه کنید.

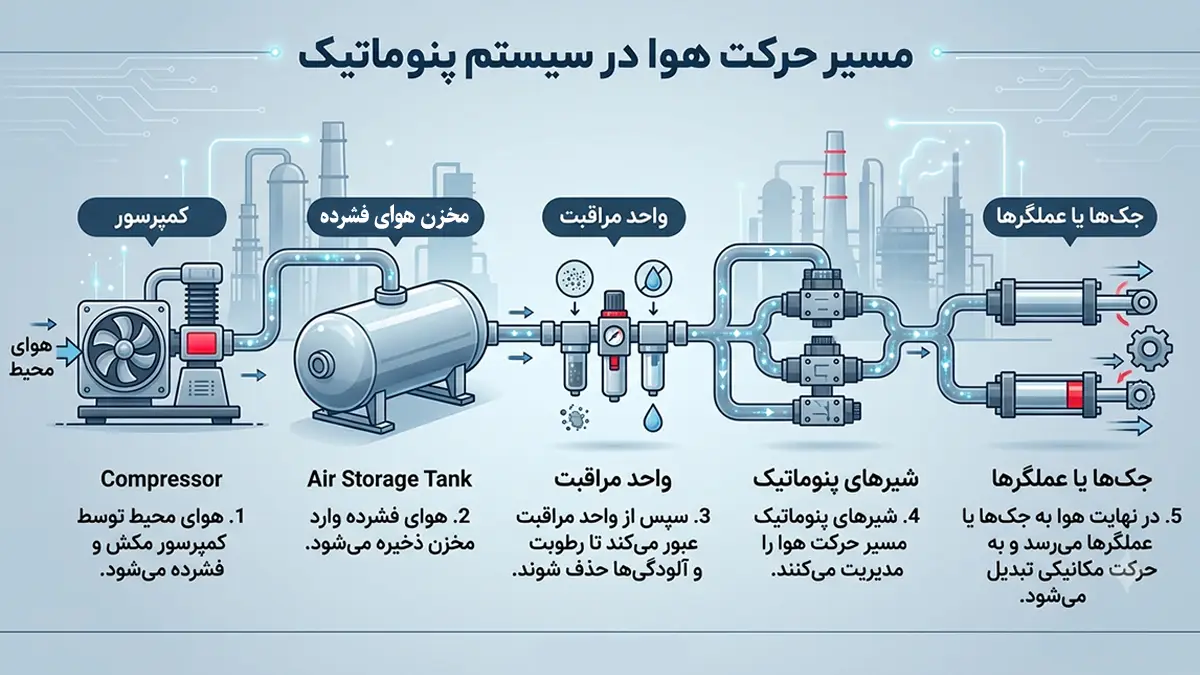

مسیر حرکت هوا در سیستم پنوماتیک چگونه است؟
برای درک بهتر عملکرد اجزای پنوماتیک، ابتدا باید مسیر حرکت هوا را بشناسیم.
در یک سیستم استاندارد، هوا مراحل زیر را طی میکند:
۱. هوای محیط توسط کمپرسور مکش و فشرده میشود.
۲. هوای فشرده وارد مخزن ذخیره میشود.
۳. سپس از واحد مراقبت عبور میکند تا رطوبت و آلودگیها حذف شوند.
۴. شیرهای پنوماتیک مسیر حرکت هوا را مدیریت میکنند.
۵. در نهایت هوا به جکها یا عملگرها میرسد و به حرکت مکانیکی تبدیل میشود.
هر یک از این مراحل به قطعات متفاوتی وابسته هستند و اختلال در هر بخش میتواند کل فرآیند را تحت تاثیر قرار دهد.
به همین دلیل مهندسان صنعتی معمولاً سیستم پنوماتیک را به یک زنجیره متصل تشبیه میکنند؛ زنجیرهای که استحکام آن به ضعیفترین حلقه وابسته است.
کمپرسور هوا؛ نقطه شروع تولید انرژی در سیستم پنوماتیک
تمام فرآیند از کمپرسور آغاز میشود. کمپرسور وظیفه دارد هوای محیط را دریافت کرده و آن را تا فشار مورد نیاز متراکم کند.
در واقع بدون کمپرسور، هیچ انرژیای برای به حرکت درآوردن تجهیزات وجود نخواهد داشت.
اما نقش کمپرسور فقط تولید هوا نیست. این تجهیز باید بتواند به صورت پایدار، متناسب با نیاز خط تولید، حجم مشخصی از هوای فشرده را تامین کند.
کمپرسور هوا؛ انتخاب درست، تفاوت میان یک سیستم پایدار و یک سیستم پرهزینه
یکی از اشتباهات رایج در بسیاری از مجموعههای صنعتی، انتخاب کمپرسور صرفاً بر اساس قیمت است. در حالی که این تجهیز باید متناسب با نیاز واقعی سیستم انتخاب شود.
دو شاخص اصلی در انتخاب کمپرسور عبارتاند از:
- فشار کاری (Bar): میزان فشاری که سیستم برای عملکرد صحیح نیاز دارد.
- دبی هوا (CFM یا مترمکعب بر دقیقه): حجم هوایی که تجهیزات در بازه زمانی مشخص مصرف میکنند.
اگر ظرفیت کمپرسور کمتر از میزان مصرف باشد، فشار سیستم دائماً افت میکند و تجهیزات عملکرد پایداری نخواهند داشت. از طرف دیگر، انتخاب کمپرسور بیش از حد بزرگ نیز باعث افزایش مصرف برق و هزینههای بهرهبرداری میشود.
به همین دلیل، پیش از خرید تجهیزات، محاسبه دقیق نیاز سیستم اهمیت بسیار زیادی دارد.
همچنین کمپرسورها به صورت مداوم تحت فشار کاری قرار دارند و نیازمند سرویسهای دورهای هستند. مواردی مانند تعویض روغن، بررسی فیلترها، کنترل نشتیها و پایش دمای کاری از اقداماتی هستند که به افزایش طول عمر این تجهیز کمک میکنند.
اما هوای تولید شده توسط کمپرسور مستقیماً وارد تجهیزات مصرفکننده نمیشود و ابتدا وارد بخش دیگری از سیستم خواهد شد.

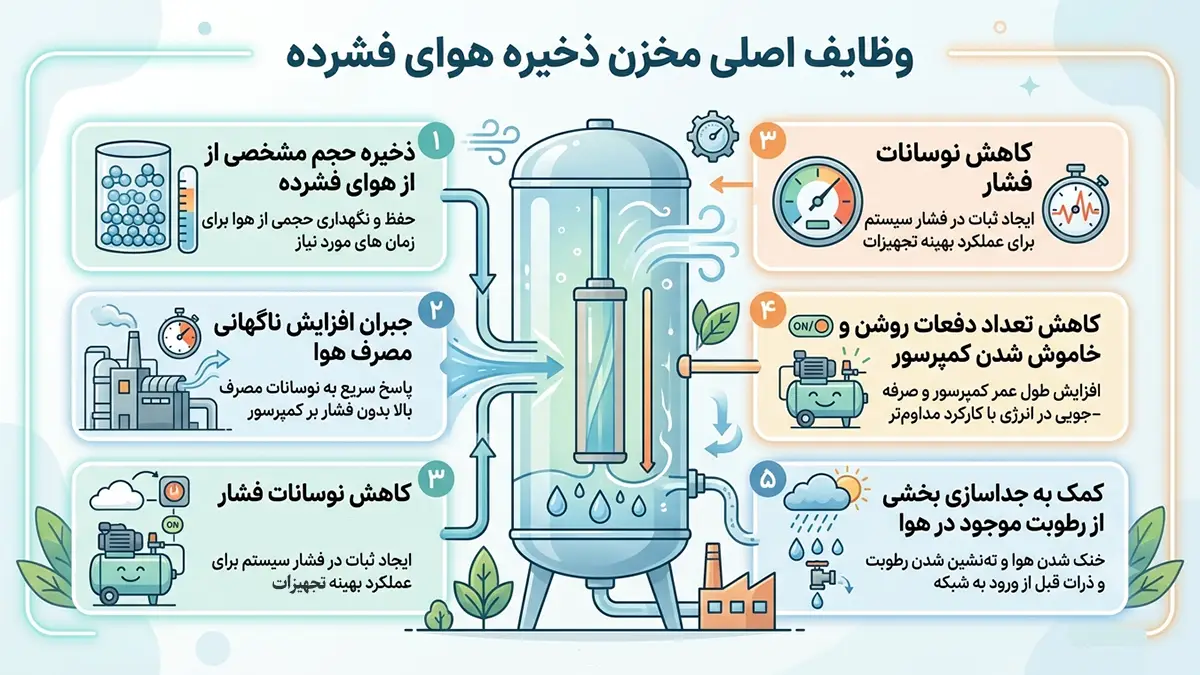

مخزن ذخیره هوا چگونه پایداری فشار را حفظ میکند؟
پس از تولید هوای فشرده، هوا وارد مخزن ذخیره یا Air Receiver میشود.
اگر کمپرسور را قلب سیستم در نظر بگیریم، مخزن ذخیره نقش یک بافر یا تنظیمکننده را بر عهده دارد. این بخش کمک میکند فشار سیستم در شرایط مختلف پایدار باقی بماند.
وجود مخزن مناسب باعث میشود فشار سیستم یکنواختتر شود و تجهیزات با عملکرد پایدارتری کار کنند.
یکی از نشانههای انتخاب نامناسب مخزن، روشن و خاموش شدن بیش از حد کمپرسور است. این اتفاق علاوه بر افزایش مصرف انرژی، استهلاک تجهیزات را نیز بالا میبرد.
ظرفیت مخزن باید بر اساس حجم مصرف هوا، تعداد تجهیزات پنوماتیکی و نوع کاربری سیستم تعیین شود. به همین دلیل نمیتوان یک نسخه ثابت برای همه صنایع ارائه کرد.
واحد مراقبت (FRL) چگونه از تجهیزات پنوماتیک محافظت میکند؟
یکی از مهمترین بخشهایی که تاثیر مستقیمی بر طول عمر تجهیزات دارد، واحد مراقبت پنوماتیک یا FRL است.
بسیاری از خرابیهای زودهنگام شیرها، جکها و سایر قطعات پنوماتیکی به دلیل کیفیت پایین هوای فشرده رخ میدهد.
هوایی که از کمپرسور خارج میشود، کاملاً تمیز نیست و ممکن است حاوی موارد زیر باشد:
- ذرات گردوغبار
- رطوبت
- ذرات روغن
- نوسانات فشار
اگر این آلودگیها کنترل نشوند، به مرور زمان باعث آسیب جدی به تجهیزات خواهند شد.
به همین دلیل، از واحد FRL استفاده میشود.
این تجهیز از سه بخش اصلی تشکیل شده است:
| بخش | وظیفه |
|---|---|
| Filter (فیلتر) | حذف ذرات معلق، رطوبت و آلودگیها |
| Regulator (رگولاتور) | تنظیم فشار هوا در محدوده استاندارد |
| Lubricator (روغنزن) | روانکاری برخی تجهیزات متحرک |
عملکرد صحیح این سه بخش تاثیر مستقیمی بر بازدهی کل سیستم دارد.
به عنوان مثال، اگر فشار هوا بیش از حد مجاز باشد، قطعات سریعتر فرسوده میشوند. اگر فشار کمتر از مقدار استاندارد باشد نیز تجهیزات توان کافی برای انجام عملیات نخواهند داشت.
از طرفی، ورود رطوبت به سیستم میتواند باعث خوردگی قطعات داخلی، خرابی آببندها و کاهش دقت عملکرد تجهیزات شود.
به همین دلیل، در بسیاری از کارخانهها، بازدید و سرویس واحد FRL جزو برنامههای اصلی نگهداری پیشگیرانه (PM) محسوب میشود.
در سیستمهای مدرن، توجه به کیفیت هوای فشرده دیگر یک گزینه اختیاری نیست؛ بلکه یکی از عوامل اصلی کاهش هزینههای تعمیرات و افزایش بهرهوری به شمار میرود.
شیرهای پنوماتیک چگونه جریان هوا را کنترل میکنند؟
اگر کمپرسور وظیفه تولید انرژی را بر عهده داشته باشد، شیرهای پنوماتیک مسئول هدایت این انرژی هستند. در واقع این قطعات مشخص میکنند که هوا در چه زمانی، با چه فشاری و به کدام بخش از سیستم منتقل شود.
شیرهای پنوماتیک نقش بسیار مهمی در اتوماسیون صنعتی دارند؛ زیرا فرمانهای صادرشده از اپراتور، PLC یا سنسورها را به حرکت واقعی تجهیزات تبدیل میکنند.
برخی از پرکاربردترین انواع شیرهای پنوماتیک عبارتاند از:
- شیرهای دستی
- شیرهای مکانیکی
- شیرهای برقی (سلونوئیدی)
- شیرهای کنترل فشار
- شیرهای کنترل جریان
انتخاب نادرست شیرها میتواند باعث کاهش سرعت عملکرد، افزایش مصرف هوا و حتی اختلال در فرآیند تولید شود.
جکها و عملگرهای پنوماتیک چگونه حرکت ایجاد میکنند؟
در نهایت، هدف اصلی سیستم پنوماتیک ایجاد حرکت است و این وظیفه بر عهده جکها و عملگرهای پنوماتیک قرار دارد.
زمانی که هوای فشرده وارد محفظه جک میشود، پیستون داخلی به حرکت درمیآید و انرژی ذخیرهشده به نیروی مکانیکی تبدیل میشود.
از جکهای پنوماتیک در صنایع مختلف استفاده میشود، از جمله:
- خطوط بستهبندی
- صنایع غذایی
- صنایع دارویی
- خطوط مونتاژ
- تجهیزات جابهجایی قطعات
- دستگاههای پرس سبک
سرعت بالا، هزینه نگهداری مناسب و سادگی عملکرد از مهمترین دلایل محبوبیت این تجهیزات هستند.
شیلنگها و اتصالات پنوماتیک چه تاثیری بر راندمان سیستم دارند؟
بسیاری از افراد هنگام طراحی سیستم، تمام توجه خود را روی کمپرسور و تجهیزات اصلی متمرکز میکنند و از اهمیت خرید شیلنگها و اتصالات غافل میشوند.
در حالی که کوچکترین نشتی در این بخشها میتواند هزینههای انرژی را به شکل قابل توجهی افزایش دهد.
ویژگیهای یک سیستم انتقال هوای مناسب عبارتاند از:
- مقاومت بالا در برابر فشار
- آببندی مناسب
- مقاومت در برابر خوردگی
- نصب استاندارد
- حداقل میزان نشتی
بازرسی دورهای اتصالات یکی از سادهترین راهکارها برای کاهش اتلاف انرژی در سیستمهای پنوماتیک محسوب میشود.
سنسورها و تجهیزات کنترلی چه نقشی در اتوماسیون پنوماتیک دارند؟
در خطوط تولید مدرن، سیستم پنوماتیک تنها به تجهیزات مکانیکی محدود نمیشود.
امروزه از سنسورها و تجهیزات کنترلی برای افزایش دقت، سرعت و ایمنی استفاده میشود.
این تجهیزات وظایف مختلفی را بر عهده دارند، از جمله:
- تشخیص موقعیت جکها
- پایش فشار سیستم
- کنترل فرآیندهای خودکار
- ارسال فرمان به شیرهای پنوماتیک
- افزایش دقت عملکرد خطوط تولید
ترکیب پنوماتیک با سیستمهای اتوماسیون صنعتی باعث شده بسیاری از فرآیندها بدون نیاز به دخالت مستقیم نیروی انسانی انجام شوند.
اگر یکی از اجزای سیستم پنوماتیک دچار مشکل شود چه اتفاقی میافتد؟
یکی از ویژگیهای سیستم پنوماتیک، وابستگی بالای اجزا به یکدیگر است. به همین دلیل خرابی یک قطعه میتواند روی کل سیستم تاثیر بگذارد.
جدول زیر نمونهای از این ارتباط را نشان میدهد:
| قطعه | پیامد خرابی |
|---|---|
| کمپرسور | افت فشار و توقف عملکرد تجهیزات |
| مخزن ذخیره | نوسان شدید فشار |
| واحد مراقبت (FRL) | کاهش عمر تجهیزات |
| شیرهای پنوماتیک | اختلال در کنترل جریان هوا |
| جکها | توقف حرکت مکانیکی |
| شیلنگها و اتصالات | هدررفت انرژی و افزایش هزینه برق |
| سنسورها | اختلال در اتوماسیون سیستم |
به همین دلیل، سرویس و نگهداری پیشگیرانه اهمیت بسیار زیادی در افزایش طول عمر سیستم دارد.
هنگام انتخاب اجزای سیستم پنوماتیک به چه نکاتی باید توجه کرد؟
برای انتخاب تجهیزات مناسب، این موارد را در نظر بگیرید:
- ظرفیت واقعی مصرف هوا را محاسبه کنید.
- فشار کاری تجهیزات را مشخص کنید.
- از قطعات استاندارد و باکیفیت استفاده کنید.
- شرایط محیطی مانند دما، رطوبت و میزان آلودگی را بررسی کنید.
- برنامه منظم نگهداری و سرویس دورهای داشته باشید.
- از تامینکنندگان معتبر تجهیزات صنعتی خرید کنید.
سرمایهگذاری روی تجهیزات باکیفیت، در بلندمدت هزینههای تعمیرات و مصرف انرژی را به شکل قابل توجهی کاهش میدهد.
جمعبندی

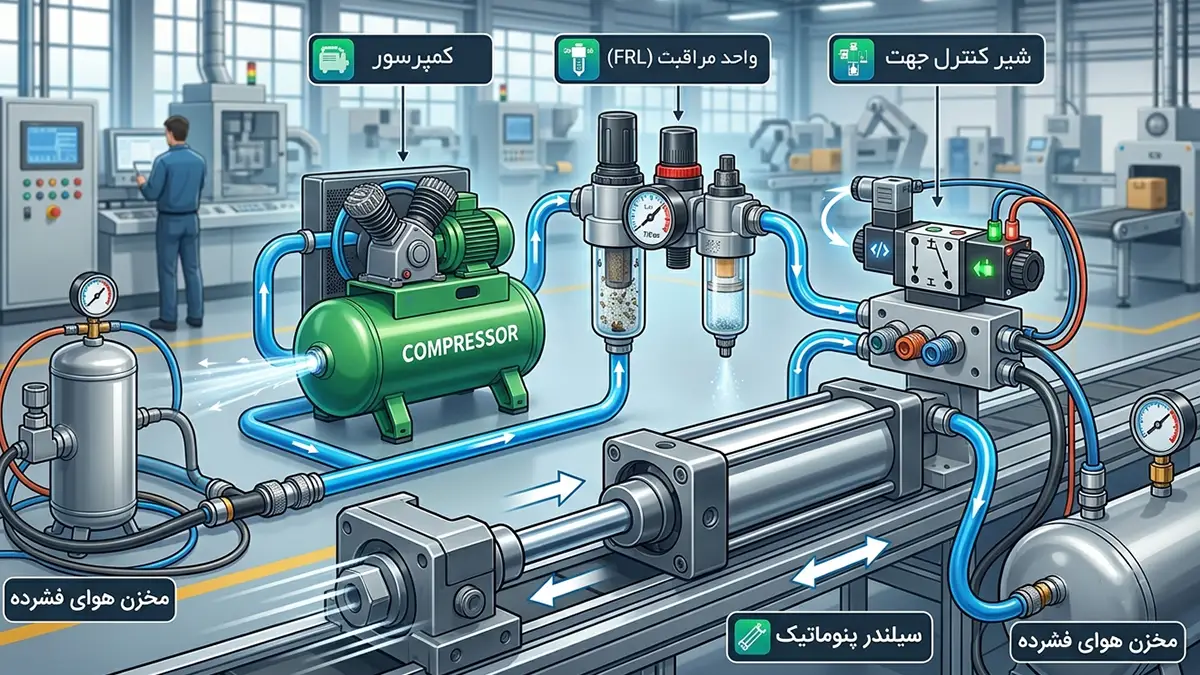

سیستم پنوماتیک مجموعهای از قطعات بههمپیوسته است که هر کدام وظیفه مشخصی در تولید، انتقال، کنترل و تبدیل انرژی هوای فشرده بر عهده دارند. عملکرد صحیح این سیستم تنها به قدرت کمپرسور وابسته نیست، بلکه هماهنگی تمامی اجزا از جمله مخزن ذخیره، واحد مراقبت، شیرها، جکها، اتصالات و تجهیزات کنترلی در بهرهوری نهایی نقش دارد.
شناخت دقیق وظیفه هر بخش به مدیران کارخانهها، مهندسان و تکنسینها کمک میکند تا علاوه بر افزایش راندمان خطوط تولید، هزینههای انرژی و تعمیرات را نیز کاهش دهند.
در فروشگاه توان ایر کو تلاش میکنیم با ارائه تجهیزات استاندارد و محتوای تخصصی کاربردی، مسیر انتخاب و نگهداری صحیح سیستمهای پنوماتیک را برای صنایع مختلف سادهتر کنیم.
سوالات متداول
مهمترین اجزای سیستم پنوماتیک کداماند؟
کمپرسور هوا، مخزن ذخیره، واحد مراقبت (FRL)، شیرهای پنوماتیک، جکها و عملگرها، شیلنگها و اتصالات و همچنین سنسورها و تجهیزات کنترلی از مهمترین اجزای سیستم پنوماتیک هستند.
وظیفه کمپرسور در سیستم پنوماتیک چیست؟
کمپرسور هوای محیط را دریافت کرده و آن را تا فشار مورد نیاز سیستم فشرده میکند تا انرژی لازم برای عملکرد تجهیزات تامین شود.
واحد مراقبت FRL چه کاربردی دارد؟
واحد FRL وظیفه تصفیه هوا، تنظیم فشار و در برخی موارد روانکاری تجهیزات را بر عهده دارد و باعث افزایش عمر مفید قطعات پنوماتیکی میشود.
چرا نشتی هوا در سیستم پنوماتیک اهمیت دارد؟
نشتی هوا باعث هدررفت انرژی، افزایش مصرف برق کمپرسور، کاهش فشار سیستم و افت راندمان تجهیزات میشود.
هر چند وقت یکبار باید تجهیزات پنوماتیک سرویس شوند؟
زمان سرویس به نوع تجهیزات، میزان استفاده و شرایط محیطی بستگی دارد؛ اما انجام بازدیدهای دورهای و برنامه نگهداری پیشگیرانه به صورت منظم توصیه میشود.
