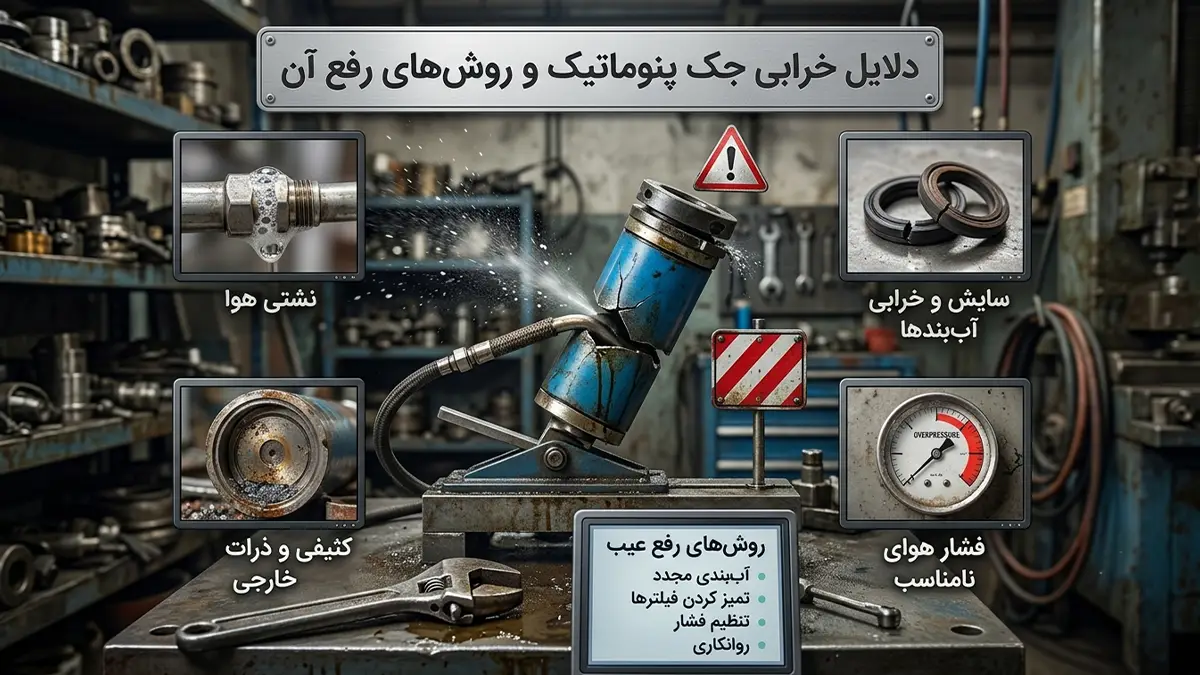

دلایل خرابی جک پنوماتیک و روشهای رفع آن
اگر جک پنوماتیک در میانه کار ناگهان از حرکت بایستد، قدرت کافی نداشته باشد یا هوا از آن نشت کند، معمولاً اولین سؤال این است که علت خرابی چیست و آیا میتوان آن را برطرف کرد یا باید قطعه را تعویض کرد؟ در این مقاله از توان ایر کو به رایجترین دلایل خرابی جک پنوماتیک، علائم هر مشکل و روشهای رفع آن میپردازیم تا بتوانید در کوتاهترین زمان، علت ایراد را تشخیص دهید و از توقف خط تولید جلوگیری کنید.
اگر هنوز با ساختار، انواع و نحوه عملکرد این تجهیز آشنا نیستید، پیشنهاد میکنیم ابتدا مقاله جک پنوماتیک چیست را مطالعه کنید. در این مطلب فرض را بر این گذاشتهایم که با عملکرد کلی جک آشنا هستید و فقط روی عیبیابی، دلایل خرابی و راهکارهای رفع مشکل تمرکز میکنیم.
۱. نشتی هوا؛ شایعترین دلیل خرابی جک پنوماتیک
در بسیاری از خطوط تولید، اولین علت کاهش عملکرد جک، نشت هوای فشرده است. از آنجا که تمام نیروی جک از فشار هوا تأمین میشود، کوچکترین نشتی میتواند باعث افت توان، کاهش سرعت و عملکرد نامنظم شود.
نشتی هوا از کجا ایجاد میشود؟
رایجترین محلهای نشت عبارتاند از:
- فرسودگی اورینگها و آببندها
- شل شدن اتصالات
- ترک خوردگی شیلنگها
- آسیب دیدن بدنه یا درپوش جک
- نصب نادرست اتصالات پنوماتیکی
گاهی حتی یک نشتی بسیار کوچک که با چشم دیده نمیشود، در طول زمان باعث افزایش مصرف کمپرسور و کاهش راندمان کل سیستم خواهد شد.
چگونه نشتی هوا را برطرف کنیم؟
ابتدا تمام اتصالات را بررسی کنید و در صورت نیاز آنها را مجدداً آببندی یا سفت کنید. سپس با استفاده از کف صابون یا تجهیزات تشخیص نشتی، محل خروج هوا را پیدا کنید. اگر نشتی از اورینگ یا پکینگ داخلی باشد، معمولاً با تعویض کیت آببندی مشکل برطرف میشود. در صورتی که بدنه جک آسیب دیده باشد، تعمیر همیشه گزینه مناسبی نیست و در بسیاری از موارد تعویض جک، تصمیم اقتصادیتری خواهد بود.
۲. کاهش قدرت جک پنوماتیک
یکی از مشکلاتی که اپراتورها زیاد با آن مواجه میشوند، این است که جک حرکت میکند اما دیگر توان کافی برای جابهجایی بار را ندارد. این ایراد معمولاً به خود جک محدود نمیشود و ممکن است از بخشهای مختلف سیستم پنوماتیک ناشی شود.
مهمترین دلایل کاهش قدرت عبارتاند از:
- پایین بودن فشار هوای ورودی
- انتخاب نادرست قطر جک نسبت به بار
- نشتی داخلی یا خارجی هوا
- فرسودگی آببندهای پیستون
- وجود اصطکاک زیاد داخل سیلندر
- تنظیم نبودن رگلاتور فشار
برای عیبیابی، بهتر است ابتدا فشار خروجی واحد مراقبت (FRL) و کمپرسور را اندازهگیری کنید. اگر فشار در محدوده استاندارد باشد، باید وضعیت داخلی جک بررسی شود. در بسیاری از موارد، تعویض آببندهای فرسوده باعث بازگشت توان اولیه جک میشود و نیازی به تعویض کامل آن نیست.
۳. گیر کردن شفت یا حرکت نامنظم جک
اگر شفت جک به سختی حرکت میکند، در بخشی از مسیر متوقف میشود یا حرکت آن یکنواخت نیست، معمولاً مشکل به اصطکاک یا وجود مانع در مسیر حرکت مربوط میشود.
رایجترین دلایل عبارتاند از:
- خم شدن شفت
- ورود گردوغبار و ذرات به داخل جک
- کمبود روانکاری
- سایش بوش یا یاتاقان داخلی
- نصب نادرست جک و ایجاد فشار جانبی
روش رفع مشکل
ابتدا از همراستا بودن جک و بار اطمینان حاصل کنید. سپس شفت را از نظر خراش یا خمیدگی بررسی کنید. اگر داخل سیلندر آلودگی وجود دارد، جک باید باز شده و قطعات آن تمیز یا در صورت نیاز تعویض شوند.
۴. خرابی آببندها و اورینگها
آببندها یکی از قطعات مصرفی جک پنوماتیک هستند و پس از مدتی بر اثر اصطکاک، فشار یا کیفیت پایین هوا دچار فرسودگی میشوند.

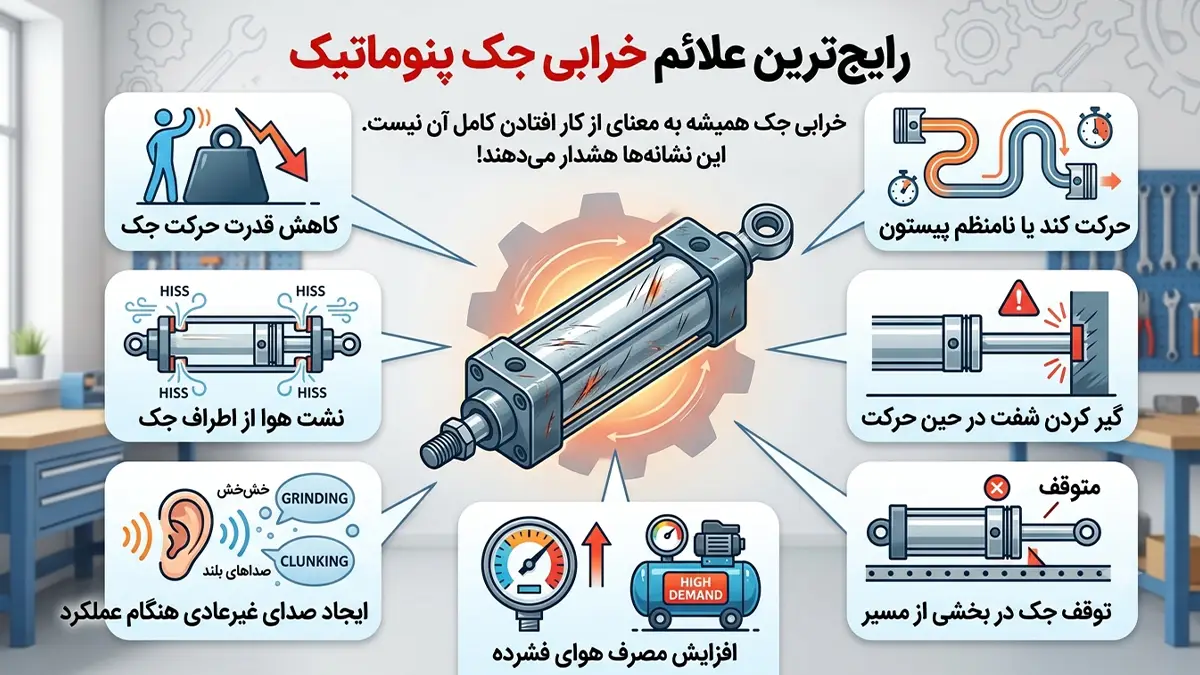

علائم خرابی آببندها:
- افت قدرت جک
- نشت هوا
- حرکت نامنظم پیستون
- کاهش سرعت عملکرد
روش رفع مشکل
در بیشتر موارد، تعویض کیت آببندی بهترین راهکار است. هنگام تعویض نیز از آببند متناسب با مدل جک استفاده کنید تا دوباره دچار نشتی نشود.
۵. ورود آلودگی و رطوبت به سیستم
هوای فشرده همیشه کاملاً تمیز نیست. اگر رطوبت، روغن یا ذرات معلق وارد جک شوند، به مرور باعث آسیب دیدن قطعات داخلی خواهند شد.
پیامدهای این مشکل:
- زنگزدگی قطعات
- افزایش اصطکاک
- خرابی آببندها
- کاهش عمر جک
روش رفع مشکل
بهترین راه پیشگیری، استفاده از واحد مراقبت (FRL) مناسب و تعویض بهموقع فیلترها است. همچنین مخزن کمپرسور باید بهصورت دورهای تخلیه شود تا رطوبت وارد مدار نشود.
۶. فشار هوای نامناسب
گاهی تصور میشود جک خراب شده، در حالی که مشکل از فشار هوای سیستم است.
اگر فشار کمتر از مقدار موردنیاز باشد:
- جک قدرت کافی ندارد.
- سرعت حرکت کاهش پیدا میکند.
- ممکن است کورس کامل طی نشود.
اگر فشار بیش از حد باشد:
- آببندها سریعتر فرسوده میشوند.
- احتمال آسیب به قطعات داخلی افزایش مییابد.
روش رفع مشکل
فشار خروجی رگلاتور را با مقدار توصیهشده توسط سازنده جک مقایسه کنید. تنظیم صحیح فشار، هم عملکرد جک را بهبود میدهد و هم عمر آن را افزایش میدهد.
۷. نصب نادرست جک پنوماتیک
یکی از دلایلی که کمتر به آن توجه میشود، نصب اشتباه جک است. حتی اگر جک کاملاً سالم باشد، نصب غیراصولی میتواند باعث خرابی زودهنگام آن شود.
اشتباهات رایج هنگام نصب:
- همراستا نبودن جک با بار
- وارد شدن نیروی جانبی به شفت
- انتخاب پایه نصب نامناسب
- سفت کردن بیش از حد اتصالات
روش رفع مشکل
پس از نصب، مسیر حرکت شفت باید کاملاً روان باشد و هیچ فشار جانبی به آن وارد نشود. همچنین استفاده از پایه و متعلقات مناسب، فشار واردشده به جک را کاهش میدهد.
آیا خرابی جک پنوماتیک همیشه به معنای تعویض آن است؟
خیر. بسیاری از خرابیهای جک پنوماتیک با تعمیر یا تعویض چند قطعه مصرفی برطرف میشوند. برای مثال، نشتی هوا، افت قدرت یا حرکت نامنظم در بسیاری از موارد به دلیل فرسودگی اورینگها، آببندها یا مشکلات سیستم هوای فشرده است و با هزینهای کمتر از خرید جک جدید قابل رفع هستند.
با این حال، اگر بدنه سیلندر ترک خورده باشد، شفت بهشدت خم شده باشد یا سطوح داخلی جک آسیب جدی دیده باشند، تعمیر معمولاً مقرونبهصرفه نیست و تعویض جک گزینه مناسبتری خواهد بود.
نکته مهم این است که قبل از تصمیم به تعویض، ابتدا علت اصلی خرابی مشخص شود؛ زیرا گاهی مشکل از کمپرسور، شیر برقی، رگلاتور یا سایر اجزای مدار پنوماتیک است و خود جک کاملاً سالم است. آشنایی با تفاوت جک کامپکت و جک چهارمیل هم به شما در تصمیم گیری بهتر در این حوزه کمک میکند.
چگونه از خرابی جک پنوماتیک جلوگیری کنیم؟
اگرچه استهلاک قطعات در طول زمان طبیعی است، اما با رعایت چند نکته ساده میتوان عمر جک را به میزان قابل توجهی افزایش داد.
مهمترین اقدامات پیشگیرانه عبارتاند از:
- استفاده از هوای فشرده تمیز و خشک
- سرویس دورهای واحد مراقبت (FRL)
- بررسی منظم نشتی اتصالات
- تنظیم صحیح فشار کاری
- جلوگیری از وارد شدن بار جانبی به شفت
- تمیز نگه داشتن محیط کار
- تعویض بهموقع آببندها و قطعات مصرفی
- انتخاب جک متناسب با نوع کاربرد و ظرفیت بار
انجام این موارد علاوه بر کاهش هزینههای تعمیر، از توقف ناگهانی تجهیزات و کاهش راندمان خط تولید نیز جلوگیری میکند.
جمعبندی
خرابی جک پنوماتیک همیشه به معنای پایان عمر آن نیست. در بسیاری از موارد، مشکلاتی مانند نشتی هوا، افت فشار، خرابی آببندها، آلودگی سیستم یا نصب نادرست باعث ایجاد اختلال در عملکرد جک میشوند و با عیبیابی صحیح قابل رفع هستند.
بهترین راه برای کاهش هزینههای تعمیر، رسیدگی به علائم اولیه و انجام سرویسهای دورهای است. هرچه مشکل زودتر شناسایی شود، احتمال تعمیر موفق و جلوگیری از آسیبهای جدیتر بیشتر خواهد بود. همچنین انتخاب جک مناسب، استفاده از هوای فشرده باکیفیت و نگهداری اصولی، نقش مهمی در افزایش طول عمر تجهیزات پنوماتیک دارند.
سوالات متداول
۱. رایجترین علت خرابی جک پنوماتیک چیست؟
شایعترین علت، نشتی هوا به دلیل فرسودگی آببندها، شل بودن اتصالات یا آسیب دیدن شیلنگها است. این مشکل باعث کاهش قدرت و افت عملکرد جک میشود.
۲. چرا جک پنوماتیک قدرت کافی ندارد؟
کاهش فشار هوای ورودی، نشتی هوا، خرابی آببندهای داخلی، تنظیم نبودن رگلاتور یا انتخاب جک نامناسب برای بار، از مهمترین دلایل کاهش قدرت جک هستند.
۳. آیا جک پنوماتیک قابل تعمیر است؟
بله. اگر خرابی مربوط به قطعاتی مانند اورینگ، پکینگ یا آببندها باشد، معمولاً جک قابل تعمیر است. اما در صورت آسیب شدید بدنه یا خم شدن شفت، تعویض جک گزینه مناسبتری خواهد بود.
۴. چگونه نشتی جک پنوماتیک را تشخیص دهیم؟
میتوانید با بررسی صدای خروج هوا، استفاده از کف صابون روی اتصالات یا تجهیزات تشخیص نشتی، محل خروج هوا را شناسایی کنید.
۵. هر چند وقت یکبار باید جک پنوماتیک سرویس شود؟
زمان مشخصی برای همه کاربردها وجود ندارد و به شرایط کاری بستگی دارد. اما در محیطهای صنعتی، بازدید دورهای اتصالات، فشار سیستم و وضعیت آببندها بهصورت منظم، از بروز بسیاری از خرابیها جلوگیری میکند.
۶. آیا کیفیت هوای فشرده روی عمر جک پنوماتیک تأثیر دارد؟
بله. وجود رطوبت، گردوغبار و ذرات معلق در هوای فشرده باعث فرسودگی سریع آببندها، افزایش اصطکاک و کاهش عمر مفید جک پنوماتیک میشود. استفاده از واحد مراقبت (FRL) مناسب، تأثیر زیادی در جلوگیری از این مشکلات دارد.
