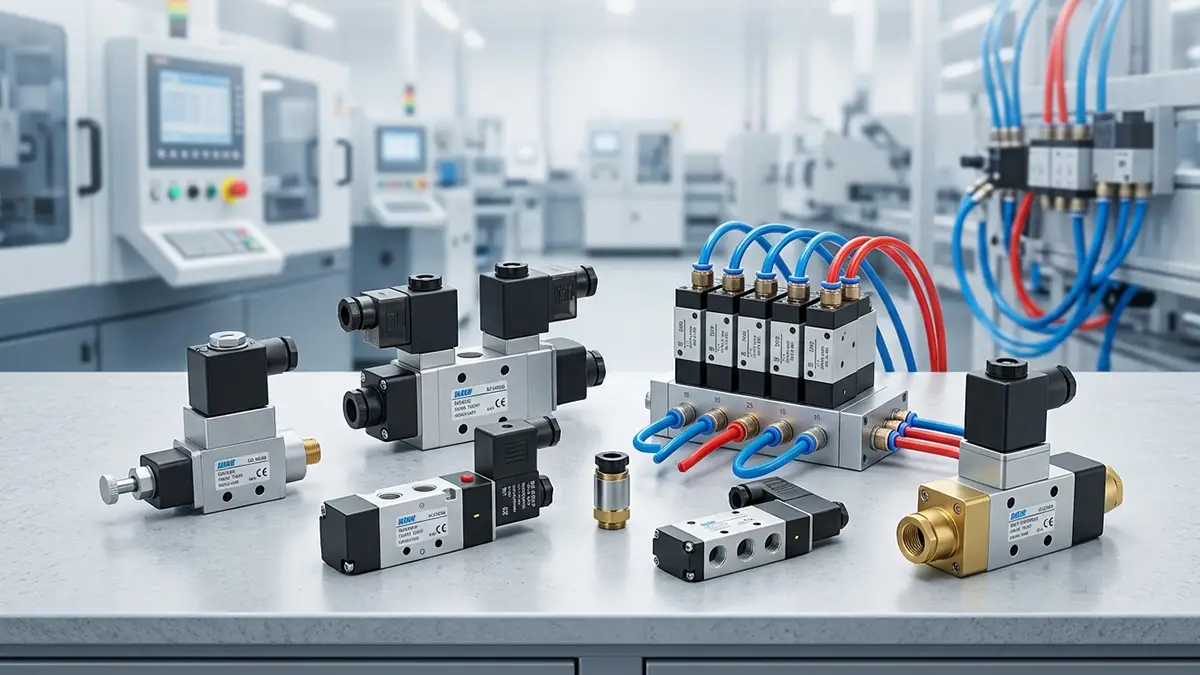

انواع شیربرقی پنوماتیک و تفاوت آن‌ها؛ راهنمای انتخاب مدل مناسب

شیربرقی پنوماتیک ۳/۲

شیربرقی پنوماتیک ۳/۲ دارای سه پورت و دو وضعیت عملکرد است. در این مدل، علاوه بر مسیر ورود و خروج هوا، یک مسیر برای تخلیه هوای فشرده نیز در نظر گرفته شده است. وجود این پورت تخلیه باعث می‌شود پس از قطع فرمان، هوای داخل عملگر به‌سرعت خارج شود و تجهیز به وضعیت اولیه بازگردد.

این نوع شیر معمولاً برای کنترل جک‌های یک‌طرفه (Single Acting Cylinder) استفاده می‌شود. در این جک‌ها، حرکت در یک جهت با هوای فشرده انجام می‌شود و بازگشت پیستون به کمک فنر داخلی صورت می‌گیرد. شیربرقی ۳/۲ با هدایت و سپس تخلیه هوا، این فرآیند را به‌سادگی مدیریت می‌کند.

از کاربردهای رایج این مدل می‌توان به دستگاه‌های پرس سبک، گیره‌های پنوماتیک، تجهیزات آزمایشگاهی و برخی ماشین‌آلات بسته‌بندی اشاره کرد. اگر در یک سیستم تنها نیاز به کنترل یک عملگر یک‌طرفه وجود داشته باشد، معمولاً انتخاب شیر ۳/۲ از نظر هزینه و عملکرد گزینه مناسبی است.

شیربرقی پنوماتیک ۵/۲

اگر بخواهیم پرکاربردترین نوع شیربرقی پنوماتیک در صنایع را معرفی کنیم، شیر ۵/۲ یکی از اولین گزینه‌ها خواهد بود. این مدل دارای پنج پورت و دو وضعیت عملکرد است و برای کنترل جک‌های دوطرفه (Double Acting Cylinder) طراحی شده است.

در جک‌های دوطرفه، حرکت رفت و برگشت هر دو با هوای فشرده انجام می‌شود؛ بنابراین شیر باید بتواند جریان هوا را به‌صورت متناوب بین دو سمت جک هدایت کند. شیربرقی ۵/۲ دقیقاً همین وظیفه را بر عهده دارد. با تغییر وضعیت شیر، مسیر ورود هوا عوض می‌شود و جک در جهت مخالف حرکت می‌کند.

به دلیل سرعت مناسب، کنترل دقیق و قابلیت استفاده در سیکل‌های کاری مداوم، این مدل در بسیاری از خطوط تولید و سیستم‌های اتوماسیون صنعتی به کار می‌رود. برای مثال، در دستگاه‌های مونتاژ، ماشین‌آلات CNC، تجهیزات بسته‌بندی، خطوط انتقال و بسیاری از فرآیندهای خودکار، استفاده از شیر ۵/۲ بسیار رایج است.

این شیر در دو نوع تک بوبین و دو بوبین تولید می‌شود. در مدل تک بوبین، پس از قطع برق، شیر معمولاً با کمک فنر به وضعیت اولیه بازمی‌گردد. اما در مدل دو بوبین، تغییر وضعیت با ارسال فرمان به هر یک از بوبین‌ها انجام می‌شود و شیر تا دریافت فرمان بعدی در همان حالت باقی می‌ماند.

شیربرقی پنوماتیک ۵/۳

شیربرقی پنوماتیک ۵/۳ از نظر ساختار شباهت زیادی به مدل ۵/۲ دارد، اما به جای دو وضعیت، سه وضعیت عملکرد در اختیار کاربر قرار می‌دهد. همین ویژگی باعث می‌شود کنترل دقیق‌تری روی حرکت عملگرهای پنوماتیکی امکان‌پذیر باشد.

تفاوت اصلی این مدل، وضعیت میانی آن است. بسته به طراحی شیر، وضعیت میانی می‌تواند عملکردهای متفاوتی داشته باشد؛ برای مثال در برخی مدل‌ها تمامی مسیرها بسته می‌شوند، در برخی دیگر هر دو سمت جک تخلیه می‌شود و در بعضی مدل‌ها نیز هر دو سمت تحت فشار قرار می‌گیرند. انتخاب هر یک از این حالت‌ها به نوع کاربرد و نیاز سیستم بستگی دارد.

به دلیل انعطاف‌پذیری بیشتر، شیر ۵/۳ معمولاً در ماشین‌آلاتی استفاده می‌شود که توقف دقیق جک یا کنترل ایمن حرکت اهمیت بالایی دارد. خطوط تولید پیشرفته، تجهیزات اتوماسیون با دقت بالا و برخی ماشین‌آلات صنعتی از جمله کاربردهای رایج این نوع شیربرقی هستند.

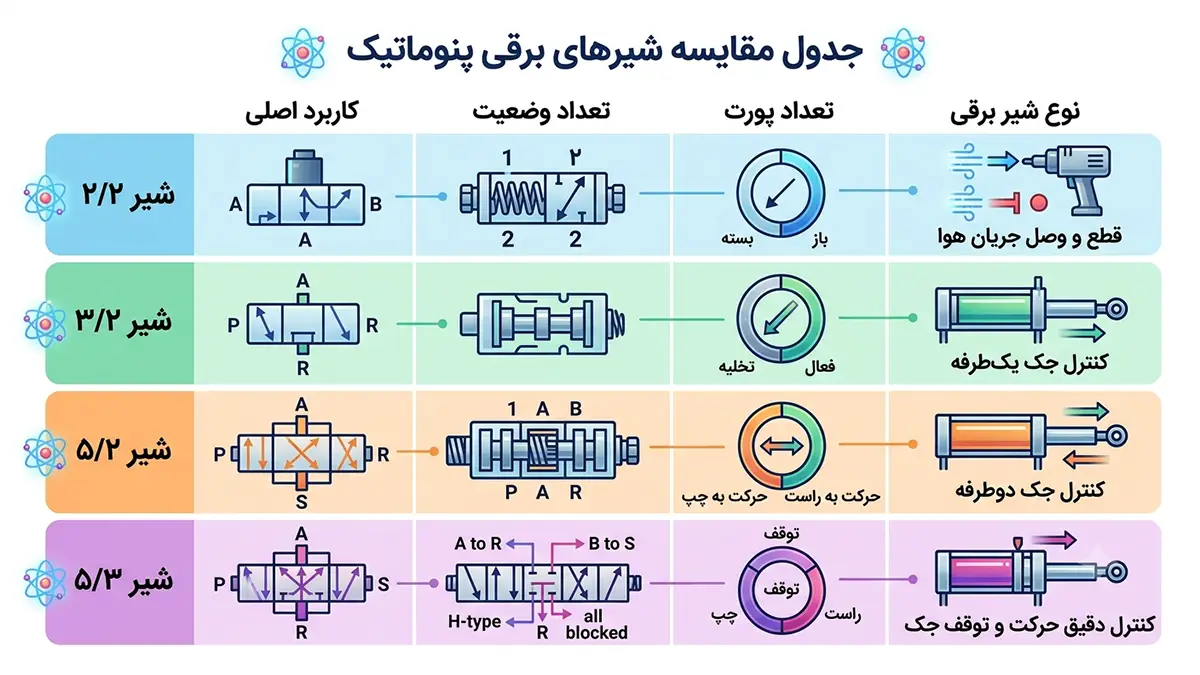

تفاوت انواع شیربرقی پنوماتیک در چیست؟

اگرچه ظاهر بسیاری از شیربرقی‌های پنوماتیک شبیه یکدیگر است، اما تفاوت در تعداد پورت‌ها و وضعیت‌های عملکرد باعث می‌شود هر مدل برای کاربرد مشخصی مناسب باشد. انتخاب نادرست می‌تواند عملکرد سیستم را با مشکل مواجه کند یا حتی باعث افزایش استهلاک تجهیزات شود.

در عمل، انتخاب بین این مدل‌ها تنها به تعداد پورت‌ها محدود نمی‌شود. نوع عملگر، نحوه عملکرد دستگاه، تعداد سیکل کاری، سرعت موردنیاز و حتی شرایط محیطی نیز در انتخاب و خرید شیر پنوماتیک باد نقش دارند. به همین دلیل، پیش از خرید شیربرقی پنوماتیک باید مشخصات فنی سیستم به‌طور کامل بررسی شود تا مدلی متناسب با نیاز واقعی دستگاه انتخاب شود.
