راهنمای خرید شیربرقی پنوماتیک برای کاربردهای صنعتی

انتخاب یک شیربرقی پنوماتیک مناسب، فقط به پیدا کردن یک مدل با سایز و قیمت مناسب محدود نمی‌شود. در یک سیستم صنعتی، عملکرد شیر برقی مستقیماً بر سرعت، دقت و پایداری تجهیزات پنوماتیک تأثیر می‌گذارد. توان ایر کو در این راهنما مهم‌ترین نکاتی را بررسی می‌کند که هنگام خرید شیربرقی پنوماتیک باید در نظر بگیرید؛ از نوع عملکرد و فشار کاری گرفته تا ولتاژ بوبین، دبی عبوری و سایز پورت‌ها. هدف این است که بتوانید متناسب با نیاز واقعی سیستم، مدل مناسب را انتخاب کنید و صرفاً بر اساس ظاهر، قیمت یا مشخصات یک مدل مشابه تصمیم نگیرید.

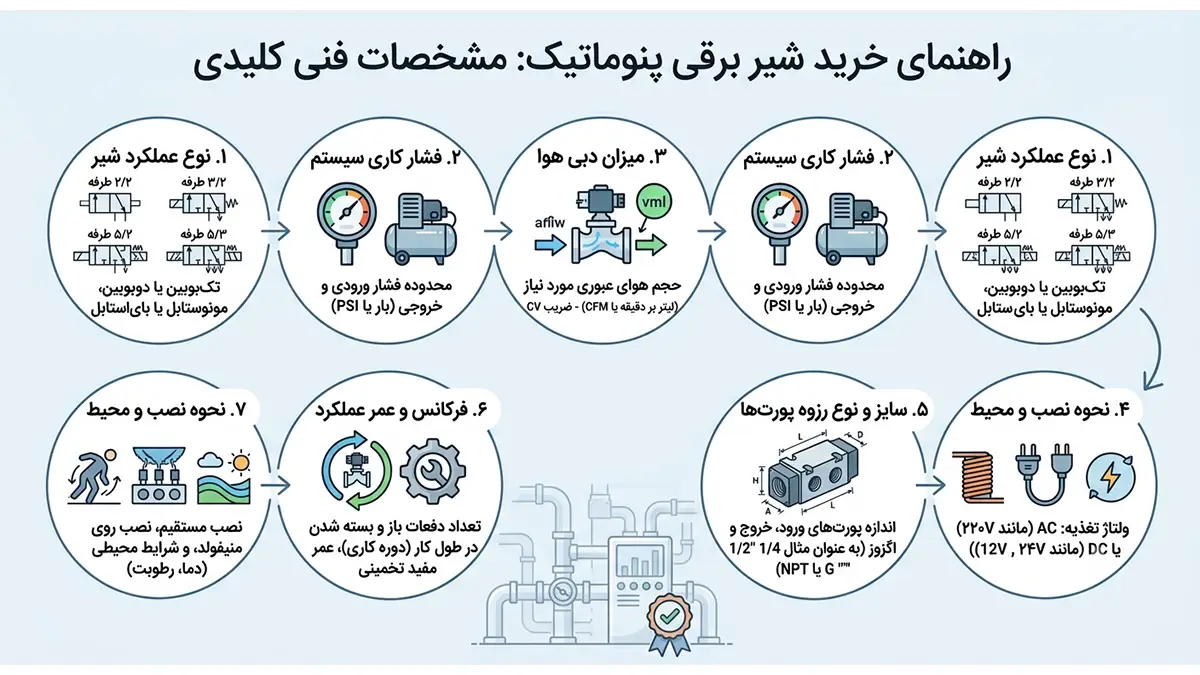

قبل از خرید شیربرقی پنوماتیک چه مشخصاتی را باید بدانیم؟

پیش از انتخاب مدل، باید چند مشخصه اصلی سیستم پنوماتیک را مشخص کنید. این اطلاعات معمولاً در کاتالوگ تجهیزات یا مشخصات فنی دستگاه وجود دارد و اگر در دسترس نباشد، می‌توان آن‌ها را از روی اجزای سیستم و شرایط کاری بررسی کرد.

نادیده گرفتن هرکدام از این موارد می‌تواند باعث شود شیری انتخاب کنید که از نظر ظاهری با سیستم هماهنگ است، اما در عمل عملکرد مطلوبی نداشته باشد. برای مثال، کوچک بودن ظرفیت عبور هوا ممکن است حرکت جک را کند کند یا انتخاب نادرست ولتاژ باعث عملکرد نامناسب بوبین شود. بنابراین بهتر است قبل از مقایسه برندها و قیمت‌ها، مشخصات مورد نیاز سیستم را تعیین کنید.

اگر هنوز با عملکرد و ساختار این تجهیز آشنایی کافی ندارید، پیشنهاد می‌کنیم ابتدا مقاله «شیر برقی پنوماتیک چیست؟» را مطالعه کنید. در آن مقاله به زبان ساده با نحوه کار، اجزا، انواع و کاربردهای شیر برقی پنوماتیک آشنا می‌شوید و سپس با درک بهتری می‌توانید نکات این راهنمای خرید را دنبال کنید.

نوع عملکرد شیر؛ 3/2، 5/2 یا 5/3

یکی از اولین مواردی که هنگام خرید باید مشخص شود، تعداد پورت‌ها و وضعیت‌های عملکرد شیر است. مدل‌های 3/2، 5/2 و 5/3 هرکدام برای مدارهای متفاوتی استفاده می‌شوند.

شیرهای 3/2 معمولاً برای کنترل عملگرهایی به کار می‌روند که به یک مسیر ورود و خروج هوا نیاز دارند؛ در مقابل، شیرهای 5/2 یکی از گزینه‌های رایج برای کنترل جک‌های پنوماتیک دوطرفه هستند. در این حالت، شیر با تغییر مسیر هوای فشرده، حرکت رفت و برگشت جک را کنترل می‌کند.

مدل‌های 5/3 علاوه بر دو وضعیت اصلی، یک وضعیت میانی نیز دارند. نوع این وضعیت میانی اهمیت زیادی دارد و می‌تواند برای کاربردهایی مانند توقف یا کنترل موقعیت عملگر مورد استفاده قرار گیرد.

برای کسب اطلاعات بیشتر در این خصوص، سری هم به مقاله انواع شیرهای برقی پنوماتیک بزنید.

فشار کاری سیستم

فشار کاری یکی دیگر از مشخصات مهم در انتخاب شیربرقی پنوماتیک است. هر شیر برای محدوده مشخصی از فشار طراحی شده و استفاده از آن خارج از محدوده مجاز می‌تواند عملکرد سیستم را مختل کند.

فشار کاری واقعی سیستم را با محدوده مجاز درج‌شده در مشخصات فنی شیر مقایسه کنید. اگر فشار سیستم در محدوده قابل قبول شیر نباشد، حتی یک مدل باکیفیت نیز انتخاب مناسبی برای آن کاربرد نخواهد بود.

در این مرحله باید به حداقل و حداکثر فشار کاری توجه کنید، نه فقط فشار معمول سیستم. این موضوع به‌خصوص در ماشین‌آلات صنعتی که فشار هوا ممکن است در شرایط مختلف تغییر کند، اهمیت بیشتری دارد.

دبی و ظرفیت عبور هوا

فقط مناسب بودن فشار کاری برای انتخاب شیربرقی کافی نیست؛ شیر باید بتواند حجم هوای مورد نیاز عملگر را نیز با سرعت مناسب عبور دهد. این مشخصه با دبی یا ظرفیت عبور هوا شناخته می‌شود و معمولاً در کاتالوگ فنی شیر با واحدهایی مانند NL/min یا L/min درج می‌شود.

اگر ظرفیت عبور هوا کمتر از نیاز سیستم باشد، ممکن است جک پنوماتیک با سرعت مورد انتظار حرکت نکند یا زمان انجام سیکل افزایش پیدا کند. در مقابل، انتخاب یک شیر با ظرفیت بسیار بیشتر از نیاز نیز لزوماً مزیت خاصی ایجاد نمی‌کند و می‌تواند هزینه خرید را افزایش دهد.

برای انتخاب دقیق‌تر، بهتر است دبی مورد نیاز را بر اساس سایز جک، سرعت حرکت مورد انتظار و فشار کاری در نظر بگیرید. در کاربردهایی که سرعت عملکرد اهمیت زیادی دارد، این پارامتر باید در کنار سایر مشخصات فنی بررسی شود.

ولتاژ بوبین شیر برقی

بوبین یا کویل، بخش الکتریکی شیر است که با دریافت فرمان، شیر را فعال می‌کند. بنابراین ولتاژ بوبین باید با ولتاژ مدار فرمان دستگاه مطابقت داشته باشد.

ولتاژهای رایجی مانند 24V DC، 24V AC و 220V AC در تجهیزات صنعتی استفاده می‌شوند؛ اما نباید صرفاً بر اساس رایج بودن یک ولتاژ انتخاب کرد. ابتدا باید ولتاژ خروجی PLC، رله یا مدار کنترل دستگاه مشخص شود و سپس شیر مناسب انتخاب شود.

برای مثال، اگر مدار فرمان دستگاه 24 ولت DC باشد، استفاده از بوبین 220 ولت انتخاب درستی نیست. همچنین AC یا DC بودن ولتاژ نیز اهمیت دارد و باید دقیقاً با مشخصات بوبین مطابقت داشته باشد.

سایز و نوع رزوه پورت‌ها

سایز پورت‌های ورودی و خروجی شیر باید با اتصالات و لوله‌های مورد استفاده در مدار هماهنگ باشد. اندازه‌هایی مانند 1/8، 1/4، 3/8 و 1/2 اینچ در شیرهای پنوماتیک رایج هستند، اما انتخاب سایز مناسب فقط بر اساس ابعاد اتصال موجود انجام نمی‌شود.

سایز پورت می‌تواند بر ظرفیت عبور هوا و در نتیجه عملکرد عملگر تأثیر داشته باشد. بنابراین اگر سیستم به دبی بالایی نیاز دارد، انتخاب شیر با پورت نامتناسب می‌تواند به محدود شدن جریان هوا منجر شود.

از طرف دیگر، هنگام خرید باید نوع رزوه نیز بررسی شود. رزوه‌های مختلفی مانند BSP و NPT در تجهیزات پنوماتیک مورد استفاده قرار می‌گیرند و یکسان بودن سایز به‌تنهایی به معنی سازگاری اتصال نیست.

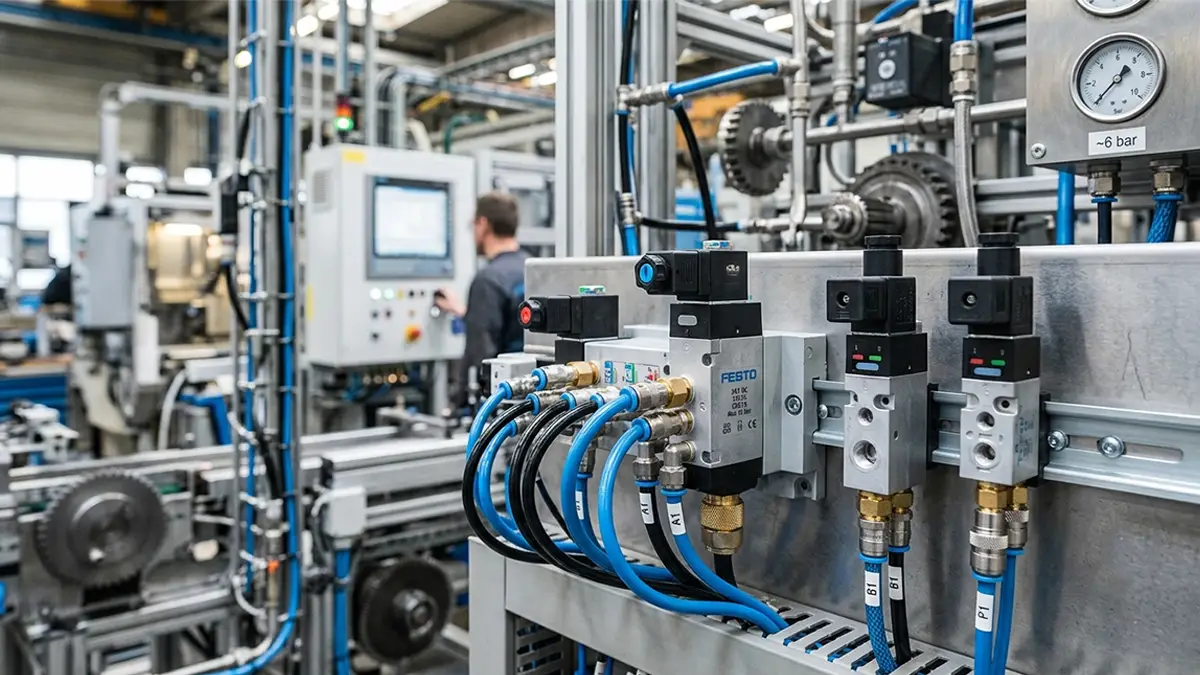

انتخاب شیربرقی پنوماتیک بر اساس کاربرد صنعتی

بعد از مشخص کردن پارامترهای فنی، نوبت به مهم‌ترین سؤال می‌رسد: این شیر قرار است دقیقاً چه کاری انجام دهد؟

برای کنترل جک‌های دوطرفه در خطوط تولید، معمولاً شیرهای 5/2 انتخاب می‌شوند؛ در حالی که برای برخی عملگرها یا مدارهای ساده‌تر، شیر 3/2 می‌تواند گزینه مناسب‌تری باشد. در کاربردهایی که کنترل وضعیت میانی جک اهمیت دارد، مدل‌های 5/3 نیز مورد توجه قرار می‌گیرند.

شرایط کاری دستگاه هم در انتخاب تأثیر دارد. برای مثال، شیری که در یک خط تولید با تعداد سیکل بالا کار می‌کند، باید از نظر دوام و تعداد دفعات عملکرد با شرایط کاری هماهنگ باشد. در محیط‌های دارای گردوغبار، رطوبت یا دمای بالا نیز باید مشخصات حفاظتی و محدوده دمای کاری شیر بررسی شود.

بنابراین انتخاب شیربرقی را بهتر است از نیاز واقعی مدار شروع کنید، نه از برند یا قیمت. ابتدا مشخص کنید چه نوع عملگری دارید، فشار و دبی سیستم چقدر است، شیر با چه ولتاژی باید فرمان بگیرد و چه تعداد سیکل در روز انجام می‌دهد. سپس می‌توان مدل‌های مختلف را از نظر کیفیت، قیمت و طول عمر با یکدیگر مقایسه کرد.

هنگام خرید شیربرقی پنوماتیک به چه نکاتی توجه کنیم؟

برای خرید شیربرقی پنوماتیک، بهتر است انتخاب را از نیاز سیستم شروع کنید و سپس سراغ برند و قیمت بروید. ابتدا نوع عملکرد مورد نیاز، فشار کاری، دبی، ولتاژ بوبین و سایز پورت‌ها را مشخص کنید. پس از آن، شرایط محیطی و میزان کارکرد شیر را بررسی کنید.

اگر شیر قرار است در یک خط تولید با سیکل‌های کاری زیاد استفاده شود، کیفیت ساخت و دوام آن اهمیت بیشتری پیدا می‌کند. در محیط‌های مرطوب یا دارای گردوغبار نیز باید مشخصات حفاظتی شیر و محدوده دمای کاری آن با شرایط محیط مطابقت داشته باشد.

همچنین بهتر است پیش از خرید، موجود بودن قطعات یدکی، امکان تأمین بوبین و خدمات پس از فروش را بررسی کنید. انتخاب یک شیر ارزان‌قیمت که در صورت خرابی به‌راحتی قابل تعمیر یا جایگزینی نباشد، ممکن است در بلندمدت هزینه بیشتری به سیستم تحمیل کند.

بعد از مشخص کردن پارامترهای فنی، نوبت به مهم‌ترین سؤال می‌رسد: این شیر قرار است دقیقاً چه کاری انجام دهد؟ اگر هدف شما خرید شیر پنوماتیک باد برای کنترل مدارهای اتوماتیک است، در بسیاری از کاربردها منظور همان شیر برقی پنوماتیک خواهد بود و نوع کاربرد، مدل مناسب را مشخص می‌کند.

تفاوت شیربرقی پنوماتیک تک‌بوبین و دو‌بوبین چیست؟

تفاوت اصلی این دو مدل در نحوه دریافت و حفظ فرمان است. در مدل تک‌بوبین، یک بوبین برای تغییر وضعیت شیر استفاده می‌شود و معمولاً با قطع فرمان، شیر به کمک فنر به وضعیت اولیه بازمی‌گردد.

در مدل دو‌بوبین، برای تغییر وضعیت شیر از دو بوبین استفاده می‌شود. این ساختار در برخی مدارهایی که نیاز به حفظ وضعیت شیر یا کنترل مجزای دو وضعیت وجود دارد، کاربرد بیشتری دارد.

انتخاب بین این دو مدل باید بر اساس مدار کنترل و نحوه عملکرد مورد نیاز دستگاه انجام شود؛ بنابراین نمی‌توان یکی را به‌طور کلی بهتر از دیگری دانست.

اشتباهات رایج در انتخاب شیربرقی پنوماتیک

یکی از اشتباهات رایج، انتخاب شیر فقط بر اساس سایز رزوه یا قیمت است. یکسان بودن سایز اتصال به این معنی نیست که شیر از نظر فشار، دبی، ولتاژ یا نوع عملکرد با سیستم سازگار است.

اشتباه دیگر، توجه نکردن به ولتاژ بوبین است. پیش از خرید باید مشخص شود مدار فرمان دستگاه با چه ولتاژی کار می‌کند و بوبین شیر نیز دقیقاً با همان مشخصات انتخاب شود.

همچنین انتخاب شیری با ظرفیت عبور هوای نامتناسب، نادیده گرفتن شرایط محیطی و استفاده از شیر خارج از محدوده فشار کاری از مواردی هستند که می‌توانند باعث کاهش عملکرد یا عمر مفید شیر شوند.

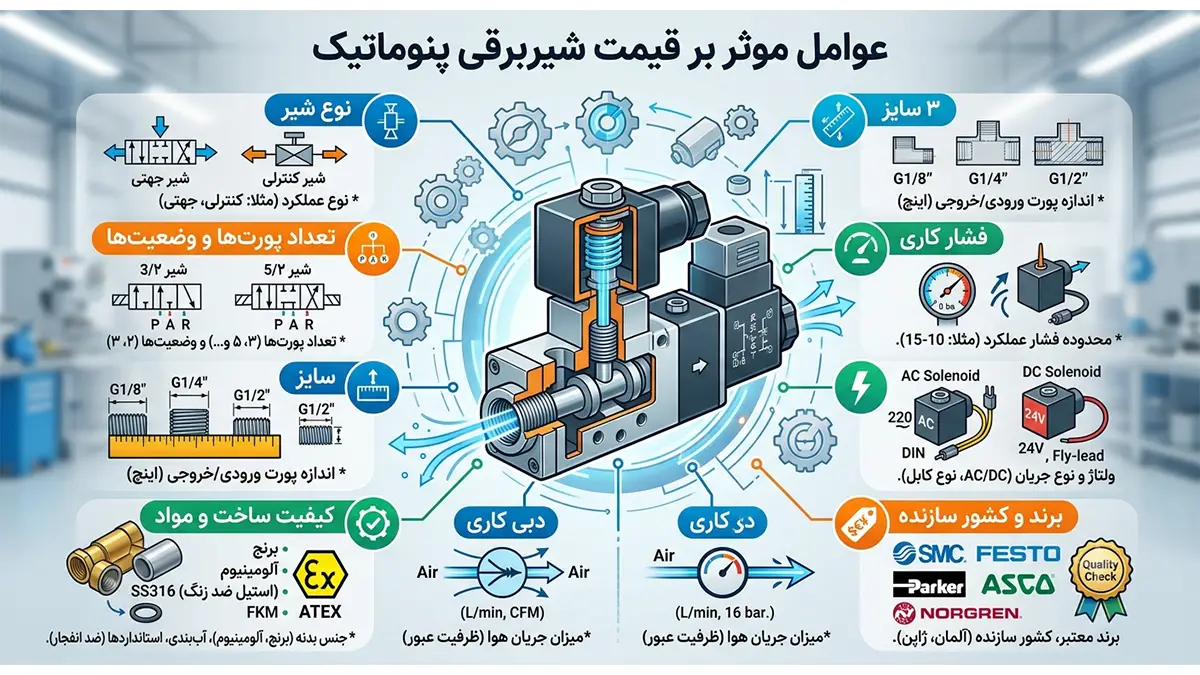

قیمت شیربرقی پنوماتیک به چه عواملی بستگی دارد؟

به همین دلیل مقایسه قیمت دو شیر تنها زمانی منطقی است که مشخصات فنی و شرایط کاری آن‌ها نیز با یکدیگر قابل مقایسه باشد. برای کاربردهای صنعتی، بهتر است علاوه بر قیمت اولیه، دوام، قابلیت اطمینان و امکان تأمین قطعات را نیز در نظر بگیرید.

جمع‌بندی؛ چطور شیربرقی مناسب سیستم خود را انتخاب کنیم؟

برای انتخاب شیربرقی پنوماتیک مناسب، ابتدا نیاز واقعی سیستم را مشخص کنید. نوع عملگر، نوع عملکرد شیر، فشار کاری، دبی مورد نیاز، ولتاژ بوبین و سایز و نوع رزوه پورت‌ها، مهم‌ترین مشخصاتی هستند که باید پیش از خرید بررسی شوند.

در مرحله بعد، شرایط محیطی و میزان استفاده از شیر را در نظر بگیرید و سپس کیفیت ساخت، برند، خدمات و قیمت مدل‌های مناسب را با یکدیگر مقایسه کنید. با این روش، انتخاب شما به جای اینکه صرفاً بر اساس قیمت یا ظاهر محصول باشد، بر مبنای عملکرد واقعی سیستم انجام می‌شود.

اگر برای انتخاب مدل مناسب شیربرقی پنوماتیک متناسب با مدار و شرایط کاری خود نیاز به بررسی دقیق‌تری دارید، مشخصات سیستم را در اختیار کارشناسان توان ایر کو قرار دهید تا انتخاب محصول بر اساس نیاز واقعی کاربرد انجام شود.

سوالات متداول

شیربرقی پنوماتیک چیست؟

شیربرقی پنوماتیک یک شیر کنترلی است که با دریافت فرمان الکتریکی، مسیر عبور هوای فشرده را تغییر می‌دهد. این شیرها برای کنترل تجهیزاتی مانند جک‌های پنوماتیک و سایر عملگرهای بادی در ماشین‌آلات و خطوط صنعتی استفاده می‌شوند.

برای جک پنوماتیک چه شیربرقی انتخاب کنیم؟

انتخاب شیر به نوع جک و مدار پنوماتیک بستگی دارد. برای جک‌های دوطرفه، شیرهای 5/2 از گزینه‌های رایج هستند، اما فشار کاری، دبی مورد نیاز، سایز اتصالات و ولتاژ بوبین نیز باید پیش از خرید بررسی شود.

تفاوت شیر 3/2 و 5/2 چیست؟

شیر 3/2 دارای سه پورت و دو وضعیت عملکرد است و برای برخی مدارهای ساده‌تر و عملگرهای یک‌طرفه کاربرد دارد. شیر 5/2 دارای پنج پورت و دو وضعیت است و معمولاً برای کنترل جک‌های پنوماتیک دوطرفه استفاده می‌شود.

هنگام خرید شیربرقی پنوماتیک چه مشخصاتی مهم است؟

نوع عملکرد، فشار کاری، دبی، ولتاژ بوبین، سایز و نوع رزوه پورت‌ها، شرایط محیطی و میزان دفعات عملکرد از مهم‌ترین مشخصاتی هستند که باید قبل از خرید بررسی شوند.

آیا ولتاژ بوبین در انتخاب شیربرقی اهمیت دارد؟

بله. ولتاژ بوبین باید با ولتاژ مدار فرمان دستگاه مطابقت داشته باشد. استفاده از بوبین با ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به شیر شود.

آیا سایز بزرگ‌تر شیربرقی همیشه بهتر است؟

خیر. سایز شیر باید متناسب با نیاز سیستم و دبی مورد نیاز انتخاب شود. بزرگ‌تر بودن شیر لزوماً به معنی عملکرد بهتر نیست و ممکن است فقط هزینه خرید را افزایش دهد.

شیربرقی پنوماتیک تک‌بوبین بهتر است یا دو‌بوبین؟

هیچ‌کدام به‌طور کلی بهتر نیستند. انتخاب بین تک‌بوبین و دو‌بوبین به نوع مدار فرمان و نحوه‌ای که باید وضعیت شیر کنترل شود بستگی دارد.

قیمت شیربرقی پنوماتیک به چه عواملی بستگی دارد؟

نوع و سایز شیر، تعداد پورت‌ها، نوع بوبین، محدوده فشار و دبی، کیفیت ساخت و برند از عوامل مؤثر بر قیمت هستند. برای مقایسه صحیح، باید مشخصات فنی مدل‌های مختلف نیز با یکدیگر مقایسه شود.
